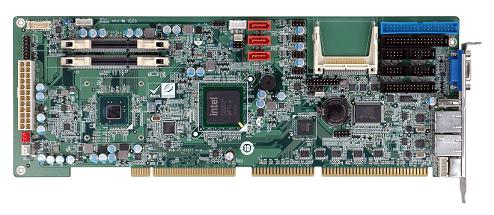

| WSB-PV-D5251 凌動Atom D525 全長工業主板 |
| 型號：WSB-PV-D5251 |
| WSB-PV-D5251 凌動Atom D525 全長工業主板 |
|
WSB-PV-D5251 凌動Atom D525 全長工業主板
1. PICMG 1.0 類型并符合 RoHS
2. 支持 Intel® Atom™ D425/D525 1.80GHz 處理器
3. 支持 800MHz DDR3 SDRAM SO-DIMM 達到 4GB
4. 雙 PCIe 以太網, 三個 SATA II, 四個 RS-232 串口
5. VGA 和 18-bit 單通道 LVDS 支持雙獨立顯示
6. TPM V1.2 硬件安全功能支持通過 TPM 模塊
7. 一鍵恢復(One Key Recover)解決方案可快速創建OS備份和恢復
WSB-PV-D5251 凌動Atom D525 全長工業主板
1. PICMG 1.0 類型并符合 RoHS
2. 支持 Intel® Atom™ D425/D525 1.80GHz 處理器
3. 支持 800MHz DDR3 SDRAM SO-DIMM 達到 4GB
4. 雙 PCIe 以太網, 三個 SATA II, 四個 RS-232 串口
5. VGA 和 18-bit 單通道 LVDS 支持雙獨立顯示
6. TPM V1.2 硬件安全功能支持通過 TPM 模塊
7. 一鍵恢復(One Key Recover)解決方案可快速創建OS備份和恢復
|
CPU
|
Intel® Atom™ D525 Dual-core 處理器 (1.80GHz/1MB L2 緩存)
Intel® Atom™ D425 Single-core 處理器 (1.80GHz/512KB L2 緩存)
|
|
芯片組
|
ICH8M
|
|
BIOS
|
UEFI BIOS
|
|
內存
|
支持兩個 204-pin 800MHz DDR3 SDRAM SO-DIMMs (系統最大支持 4GB) for D525/D425
|
|
以太網
|
兩個 PCIe Realtek RTL8111E GbE 控制器, LAN1 支持 ASF2.0
|
|
I/O接口
|
4 x RS-232
3 x SATA II
1 x IDE
1 x FDD
1 x CF Type II
1 x 5-pin 板載 header for KB
1 x LPT
1 x PS/2 for KB/MS
7 x USB 2.0 (支架上一個, 板載通過 pin header 引入六個)
|
|
數字I/O
|
8-bit 數字 I/O, 4-bit 輸入/4-bit 輸出
|
|
Super I/O
|
Fintek F81865
|
|
紅外連接器
|
1 x 5-pin 紅外 by pin header
|
|
TPM
|
2 x 10-pin header
|
|
SMBus
|
1 x 4-pin wafer 接口
|
|
音頻
|
1 x 10-pin 板載 header 連接威強音頻套件
|
|
顯示接口
|
模擬 CRT 達到 2048x1536 for D525/D425
支持 CRT 熱插拔
18-bit 單通道 LVDS, 分辨率支持達到 WXGA 1366x768 或 XGA 1024x768
|
|
看門狗定時器
|
軟件可編程支持 1~255 sec. 系統復位
|
|
電源
|
AT/ATX 電源
|
|
功耗
|
5V@ 5.16A, 12@ 0.55A(Intel® Dual Core Atom™ D525 1.80GHz 支持 1066MHz DDR3 2GB x 2 內存)
|
|
圖形
|
GMA 3150
Gen3.5 DX9, 400MHz for D525/D425
|
|
工作溫度
|
-20°C ~ 60°C 無風流環境, -20°C ~ 70°C 有風流環境支持 D525 處理器
-20°C ~ 65°C 無風流環境, -20°C ~ 70°C 有風流環境支持 D425 處理器
|
|
相對濕度
|
操作: 5% ~ 95% 無冷凝
|
|
尺寸
|
338 mm x 122 mm
|
|
重量
|
GW: 1100g
|
