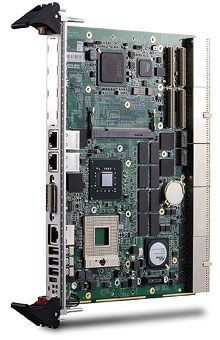

| CPCI-6880 酷睿雙核 6U CPCI主控板 |
| 型號：CPCI-6880 |
|
|
CPCI-6880 酷睿雙核 6U CPCI主控板 45nm Intel® Core™2 Duo 2.53GHz處理器，6MB二級緩存
DDR2-800 non-ECC內存，最高支持8GB
DVI + VGA 顯示器接口
四個PCI-Express千兆以太網端口
支持系統/外設工作方式
CPCI-6880 酷睿雙核 6U CPCI主控板 45nm Intel® Core™2 Duo 2.53GHz處理器，6MB二級緩存
DDR2-800 non-ECC內存，最高支持8GB
DVI + VGA 顯示器接口
四個PCI-Express千兆以太網端口
支持系統/外設工作方式
|
|
 |
|
 |
|
cPCI-6880/T31/M0-2 |
6U CompactPCI® 刀片，帶dual core Celeron® 1.9GHz(T3100)處理器和2GB DDR2-800 SODIMM內存 |
|
cPCI-6880P/T94/M0-2 |
6U CompactPCI® 刀片，帶Core™2 Duo 2.53GHz (T9400)處理器和2GB DDR2-800 SODIMM內存，支持PIM |
|
cPCI-6880/P84/M0-2 |
6U CompactPCI® 刀片，帶Core™2 Duo 2.26GHz (P8400)處理器和2GB DDR2-800 SODIMM內存 |
|
cPCI-6880/T94/M2-0 |
6U CompactPCI® 刀片，帶Core™2 Duo 2.53GHz (T9500)處理器和2GB DDR2 SODIMM內存 |
|
cPCI-6880/T94/M0-2 |
6U CompactPCI® 刀片，帶Core™2 Duo 2.53GHz (T9400) 處理器和2GB DDR2-800 SODIMM內存，支持PIM |
|
cPCI-6880/T94/M4-0 |
6U CompactPCI®刀片，帶Core™2 Duo 2.53GHz (T9400)處理器和4GB soldered DDR2-667內存 |
|
配件或背板I/O |
|
cPCI-R6002 |
4HP單槽后走線I/O模塊，帶GbE x2, COM x2, USB x3, SATA x2, VGA |
|
cPCI-R6000P |
4HP單槽后走線I/O模塊，帶GbE x2, COM x2, USB x3, SATA x2, PIM, VGA (適用于 cPCI-6880P) |
|
cPCI-R6100 |
4HP單槽后走線I/O模塊，帶GbE x4, COM, USB x4, SATA x2, VGA, PS/2, CF, SD |
|
cPCI-R6110 |
4HP單槽后走線I/O模塊，帶GbE x2, USB x4, SATA x3, VGA, PS/2, CF, SD |
|
cPCI-R6200 |
8HP雙槽后走線I/O模塊，帶GbE x2, USB x6, VGA, SATA x3, Mic-in, Line-out, PS/2 鍵盤/鼠標, SAS x8 |
|
cPCI-R6700 |
4HP單槽后走線I/O模塊，獨立GPU ATI/AMD E4690,DVI-I x2， GbE x2, USB x3, COM x2, 鍵盤/鼠標接頭, SATAx3, 音頻接頭 |
|
DB-CF-SB |
CompactFlash插槽適配器，適用于 cPCI-6880 |
|
DB-CF-SA |
CompactFlash插槽適配器，適用于cPCI-R6002D, cPCI-R6200
|
處理器系統
|
|
|
CPU
|
µFC-PGA Intel®CoreTM2Duo SV2.53GHz(T9400)處理器, 6MB二級緩存，1066MHz前端總線,功耗35W
µFC-PGA Intel®CoreTM2Duo LV 2.26GHz(P8400)處理器, 3MB二級緩存，1066MHz前端總線,功耗25W
µFC-PGA Intel®CoreTM2 Duo2.2GHz(T7500)處理器, 4MB二級緩存， 800MHz前端總線,功耗35W
µFC-PGA Intel®單核Celeron®M2.0GHz（575）處理器, 1MB二級緩存， 667MHz前端總線,功耗31W
µFC-PGA Intel®雙核Celeron®1.9GHz（T3100）處理器, 1MB二級緩存， 667MHz前端總線,功耗35W
|
|
芯片組
|
Intel® GM45,帶ICH9M
|
|
內存
|
雙通道DDR2-800SDRAM, 最大容量8GB
最高支持4GB板載內存和額外200針SODIMM擴展槽
|
|
BIOS
|
AMIBIOS®8,雙16M SPI閃存
|
|
CompactPCI總線
|
PCI64位/66MHz總線，3.3V或5V通用電壓，支持 在系統槽和外設槽中工作
|
|
PICMG標準
|
PICMG®2.0 CompactPCI® R3.0
PICMG®2.1熱插拔R2.0
PICMG®2.9系統管理R1.0
PICMG®2.16 包交換背板R1.0
|
|
連接
|
|
|
PMC/XMC
|
1個PCI 64位/66MHz PMC插槽
|
|
以太網
|
4個PCI-E Intel® 82573L千兆以太網控制器
2個10/100/1000BASE-T前面板端口
2個10/100/1000BASE-T PICMG®2.16端口
Intel® 82576EB上另加2個10/100/1000BASE-T后面板端口
|
|
顯示
|
集成Intel®GM45,由Gen-5.0圖形架構驅動
前面板設一個DVI-I（數字+模擬）端口
模擬CRT信號默認至后側，鏡像由前面板VGA顯示
模擬監視器支持QXGA模擬信號
|
|
USB
|
前面板支持3個USB2.0端口， 后背板支持6個USB2.0端口
|
|
PS/2
|
PS/2鍵盤/鼠標端口位于后面板
|
|
串口
|
3個16C550兼容串口， 1個RJ-45接口形式引出至前面板，2個串口位于后面板
|
|
存儲設備
|
|
|
前板
|
板載閃存4GB USB NAND
支持2.5"板載硬盤的一個可移除SATA直連接頭
可選CompactFlash 插槽
|
|
后板
|
最多支持3個SATA端口
CF（x1）與SD（x1）插槽
LSI53C1020 SCSI Ultra320控制器的1個內部與1個外部68針SCSI接頭
板載軟驅插針
LSISAS1068E的8個SAS端口
|
|
操作系統
|
|
|
操作系統
|
Windows XP Professional
Windows XP x64 Professional
Windows Vista x64 Edition
Wind River VxWorks 6.7
RedHat Enterprise Linux5.1
VxWorks®6.6
|
|
其他
|
|
|
LED
|
電源燈，看門狗定時器，熱插拔燈，硬盤燈
|
|
電池
|
板載鋰電子紐扣電池，支持RTC CMOS RAM的BIOS配置
|
|
看門狗定時器
|
系統復位和NMI，間隔時間可編程，1-65535秒或分鐘
|
|
硬件監控
|
監控CPU溫度，系統溫度，內核電壓和直流電壓
|
|
機械和環境參數
|
|
|
規格
|
6U 4HP CompactPCI®
233.33mm×160mm(LxW)
Cpci-6880:配置CompactPCI連接口J1，J2，J3，J5
Cpci-6880P:配置CompactPCI連接口J1，J2，J3，J4，J5
|
|
工作溫度
|
0～60℃(標準范圍)
-20℃～70℃擴展溫度
|
|
存儲溫度
|
﹣40～85℃
|
|
相對濕度
|
95%@+60℃,無凝霜
|
|
沖擊
|
15G峰-峰值，11ms持續時間，非運行
|
|
振動
|
運行:1.88Grms自由振動，每軸頻率5-500Hz ,同CF卡一起工作時
|
|
功耗
|
單CoreTM2Duo SP9400, 4GB DDR2-800，100GB SATA板載硬盤，在Windows XP系統下100％CPU占用率
|
電流（A） 功率（W）
|
|
5V 8.46 42.3
|
|
3.3V 2.20 7.26
|
|
合計 49.56
|
|
|
重量
|
帶散熱器，凈重858克
|
|
安全和電磁干擾標準
|
|
|
認證
|
CE, FCC規格
|
|
|
