CompactPCI總線：
|
J1支持32Bit、33MHz CPCI總線
兼容PICMG 2.0核心規范、PICMG 2.1熱插拔規范，3.3V/5V VIO信號環境
通過PCI to PCI橋擴展CPCI總線
|
|
中央處理器：
|

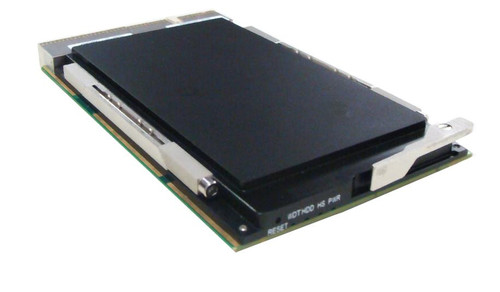

CPC-3813-MIL：Core™ i7-620UE 1.06GHz,傳導加固結構，工業級元器件，額度功耗18W
Mobile Intel®QM57 Express Chipset
|
|
內存：
|
板載2GB DDR3 ECC SDRAM 800/1066MHz 內存顆粒，支持Un-buffered ECC
|
|
圖像顯示：
|
采用Core™i7 處理器集成的Intel® HD Graphics顯示芯片
VGA： 2048×1536@75Hz， VGA信號引出到后IO
|
|
存儲接口：
|
板載8GB SSD，兩路SATA信號引出到后IO
|
|
網絡接口：
|
后IO板：2路獨立的10/100/1000M以太網口到后IO板
|
|
后IO板：
|
CPC-RP3813：USB2.0 x2、DB9型RS232、可切換、VGA 、GbE x2
|
|
系統檢測：
|
WINBOND W83627DHG內建看門狗定時器，支持1-255秒或1-255分，510級，超時中斷或復位系統
硬件檢測系統電壓、電流、溫度
|
|
環境規格：
|
工作溫度： -20℃～70℃（工業級）
-40℃～85℃（軍工級）
相對濕度：5%～90% 非凝結
|
|
機械規格：
|
3U 板卡尺寸規格：169.3mm（長）×100mm（寬）×15.5mm（高）
沖擊：
20g，11ms (工作狀態)
50g，11ms(非工作狀態)
振動(5Hz-2000Hz)：
3Grms (工作狀態)
5Grms (非工作狀態)
|
|
兼容規范：
|
PICMG 2.0 R3.0 Compact PCI Specification
PICMG 2.1 R2.0 Compact PCI Hot Swap Specification
|
|
操作系統：
|
Windows XP、Windows2003、Linux、VxWorks
|
