概 述

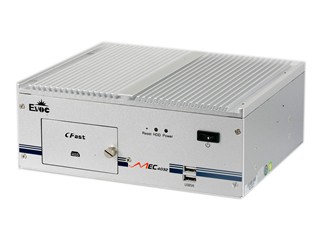

MEC-4032是一款無風扇低功耗高效能嵌入式整機，系統采用Intel Cedar Trail 芯片組；Intel® Atom™ D2550低功耗高效能處理器，硬盤模塊、CFast支持前面板方便拔插，支持VGA/DVI/HDMI，支持雙路數字1080P顯示輸出；整機體積小，功能齊全，環境適應性強，專門針對機場航顯、自動售貨機行業而設計。
產品參數
板載Intel® Atom™ D2550處理器，支持動畫和視頻播放；
標配2G內存，最大支持4G內存；
6個串口，支持5個RS-232/RS-485可選；
1個2.5寸抽拉硬盤位； 1個CFast卡；
板載2個10/100/1000Mbps網絡接口；
支持VGA/DVI/HDMI，支持雙路數字1080P顯示輸出；
支持DC9~32V供電,或者通過120W AC220V外置電源適配器輸入；
支持1個MiniPCIE插槽；
詳細規格
|
系統配置
|
處理器：
|
管板載Intel@ ATOM™ D2550處理器
|
|
芯片組：
|
Intel@ ATOM™ D2550 + NM10
|
|
內存：
|
提供1個204PIN DDR3 內存插槽，標配2G內存，最大支持4G內存
|
|
顯示
|
VGA：
|
支持最高分辨率及刷新率為1920×1200@60Hz ;
|
|
DVI：
|
支持最高分辨率及刷新率為1920×1200@60Hz;
|
|
HDMI：
|
支持最高分辨率及刷新率為1920×1200@60Hz;
|
|
I/O接口
|
網口：
|
2個10/100/1000Mbps RJ45網口，LAN1支持網絡喚醒；
|
|
串口：
|
6個RS-232串口，其中5個支持RS-232/485可選；
|
|
USB：
|
6個USB2.0接口（前置2個USB2.0接口）
|
|
PS/2：
|
1個PS/2鍵盤接口；1個PS/2鼠標接口；
|
|
CFast：
|
1個CFast卡接口
|
|
音頻：
|
1組音頻接口，支持MIC-IN/LINE-OUT
|
|
擴展總線：
|
1個MiniPCIE插槽
|
|
工作環境：
|
-10℃～60℃；(CFast卡、電子盤)
0℃～40℃(機械硬盤)
5%～ 90% 40℃（非凝結狀態）
|
|
儲存環境：
|
-30℃～70℃ ； 5%～90% 40℃（非凝結狀態）
|
|
電源：
|
支持 DC9V~32V直流寬壓電源輸入
|
|
外形尺寸(W×H×D)：
|
230mm（寬）×85.4mm（高）×190mm（深）
|
訂購信息
|
MEC-4032-01
|
低功耗無風扇嵌入式整機ATOM D2550 1.86G/2G內存/6 COM口(5個RS232、RS485可調)/1個KS/1個MS/1個VGA/1個DVI/1個HDMI/2個網口/1組Audio/6個USB/500G 硬盤模塊抽拉/支持Cfast 擴展/DC12V~24V輸入
|
|
MEC-4032-02
|
低功耗無風扇嵌入式整機ATOM D2550 1.86G/2G內存/6 COM口(5個RS232、RS485可調)/1個KS/1個MS/1個VGA/1個DVI/1個HDMI/2個網口/1組Audio/6個USB/4G Cfast/ 支持2.5寸硬盤抽拉模塊擴展/DC12V~24V輸入
|
