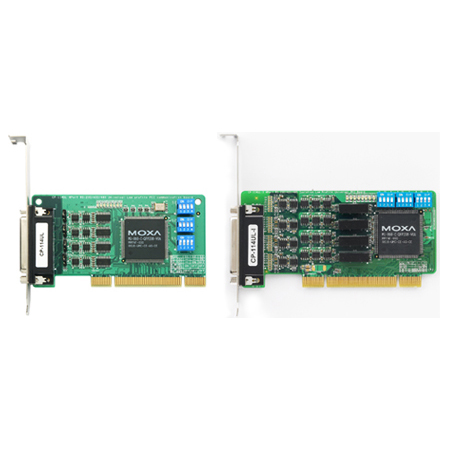

CP-114UL/UL-I 4串口RS-232/422/485PCI串口卡
CP-114UL是一款4串口卡，專為長距離、多點和PC-based數據采集應用而設計，是為工業自動化系統集成商量身定制的一種新型解決方案。
“板載ADDC™，提高RS-485通信精度”
RS-485通信需要進行精準的時間控制來啟用或禁用總線驅動，Moxa的Turbo Serial Engine™芯片搭載了ADDC™（自動數據流向控制），使得CP-114UL與周邊設備通信變得更加容易。
“RS-485通信最多支持31個從站，距離長達1.2km”
CP-114UL的4個RS-232/422/485聰明型通信速率高達 921.6 Kbps。在RS-485工作模式下，通過菊花鏈的方式最多 可與31個設備進行通信，通信距離長達1.2 km。對于長距離 的RS-485通信，2 KV的光電隔離可以有效防止設備由于電 位差引起的損壞。
性能卓越，具備128字節FIFO和板載硬件、軟件流控
20多年來，Moxa一直致力于串口通信技術的研究，研制出了高性能的串口數據處理芯片。CP-114UL板卡采用了被譽為MOXA Turbo Serial Engine™的串口芯片，具備128字節FIFO，擁有板載硬件、軟件流控技術和數據突發模式技術，從而使得該款產品真正成為一款具備頂級通信性能的世 界級聰明型多串口。
支持主流Windows和Linux/Unix驅動
MOXA相當關注當今操作系統的發展趨勢，因此可以及時為產品開發符合主流操作系統的驅動程序。CP-114UL的Windows COM和Linux/Unix TTY驅動通過了可靠、嚴格的測試。此外還支持其他嵌入式操作系統驅動，如Windows XP embedded和WEPOS。
硬件通用控制器：MU860 (兼容16C550C)
總線：32-bit Universal PCI
連接器：孔式DB44
串口口數：4
串口標準：RS-232/422/485
板數：最大4 / PC
線性保護ESD保護：板載15 KV
性能速率：50 bps到921.6 Kbps
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址：BIOS分配
IRQ：BIOS分配
信號RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4線RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485：Data+(B)，Data-(A)，GND
驅動支持操作系統：Windows (2000, XP/2003/Vista x86/x64, 9X/
ME/NT), Windows CE 5.0, Windows XP Embedded,
DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6, SCO Open
Server 5/6, UnixWare 7
機械特性尺寸：64.5 x 120 mm (2.53 x 4.72 in)
工作環境工作溫度：0 ~ 55 °C (32 ~ 131 °F)
工作濕度：5 ~ 95%RH
存儲溫度：-20 ~ 85 °C (-4 ~ 185 °F)
電源需求電源要求：320 mA @ +5 V (for RS-232)
安規認證EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
保修期5年
