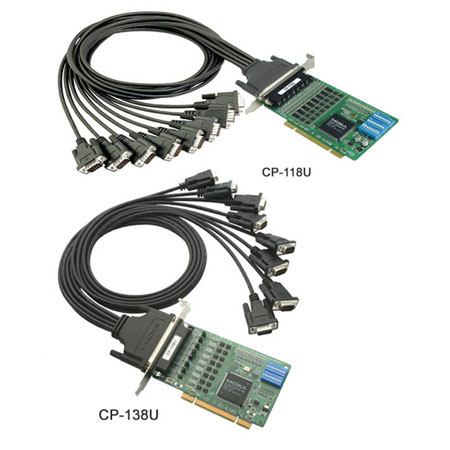

CP-118U/138U 8串口RS-232/422/485PCI串口卡
CP-118U和CP-138U是一款聰明型通用PCI多串口卡，是為POS和ATM應用而設計的，可以用于工業自動化系統制造和系統集成商。可以兼容任何主流操作系統，CP-118U的8個RS-232/422/485串口和CP-138U的8個RS-422/485串口的每個端口數據速率達921.6Kbps，提供全調制解調器控制信號，確保與外圍串口設備的兼容性。另外，CP-118U和CP-138U可以在3.3 V和5 V PCI總線下工作，使多串口卡可以安裝在任何可用的PC或服務器中。
硬件控制器：MU860（兼容16C550C）
總線：32位通用PCI
連接器：孔式DB62
串口串口數量：8
串口標準：CP-118U：RS-232/422/485
CP-138U：RS-422/485
板數：最大4 / PC
線性保護ESD保護：板載15 KV
性能速率：50bps到921.6Kbps
串口通訊參數數據位：5，6，7，8
停止位：1，1.5，2
校驗位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS，XON/XOFF
I/O地址/IRQ：由BIOS分配
信號RS-232：TxD，RxD，RTS，CTS DTR，DSR，DCD，GND
RS-422：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
4線RS-485：TxD+(B)，TxD-(A)，RxD+(B)，RxD-(A)，GND
2線RS-485：Data+(B)，Data-(A)，GND
驅動支持操作系統：CP-118U：Windows (2000, XP/2003/Vista
x86/x64, 9X/ME/NT), Windows CE 5.0, Windows XP
Embedded, DOS, Linux 2.4/2.6, FreeBSD 4/5, QNX 6 (僅
CP-118U：SCO Open Server 5/6, UnixWare 7)
機械特性尺寸：82 x 135 mm (3.22 x 5.31 in)
工作環境工作溫度：0 ~ 55 °C
相對濕度：5 ~ 95% RH
存儲溫度：-20 ~ 85 °C
安規認證EN55022, EN55024, EN61000-3-2, EN61000-3-3,
IEC61000-4-2, IEC61000-4-3, IEC61000-4-4,
IEC61000-4-5, IEC61000-4-6, IEC61000-4-8,
IEC61000-4-11, FCC Part 15 Class B
電源需求電源要求：
CP-118U：240 mA (+5V，RS-232)，300 mA(+5V，RS-422)
CP-138U：135 mA (+5V，RS-422)
保修期5年
