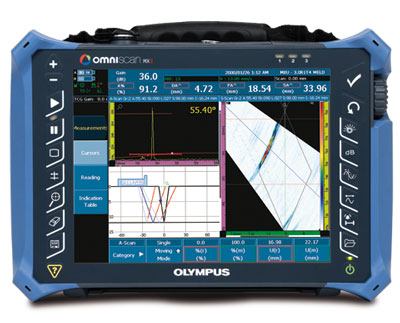

OmniScan MX2這款第二代儀器，不僅可以與以前、現在，及未來的所有相控陣模塊相兼容，而且還提高了檢測效率：其更快的設置速度、更短的檢測周期、更快地創建報告的特性保證了高水平的手動及高級AUT應用。作為NDT相控陣先進產品代表而研發的這款高端、可升級的檢測平臺可實現真正的未來新一代的NDT檢測。
OmniScan MX2這款便攜式、模塊化的儀器具有高采集速率，并增添了多種強大的軟件功能，可以有效地進行手動和自動檢測。
更快更好！
使用OmniScan MX2，您的工作效率會更給力！OmniScan MX2儀器增添了新的焊縫覆蓋軟件功能，簡化并加速了設置過程，因此用戶可以很快開始檢測。這款儀器配有更大、更亮的10.4英寸的屏幕，并具有新式、獨特、直觀的觸摸屏功能，其符合工業標準的相控陣用戶界面的反應速度以及傳輸數據的速度比以往更快，因此，用戶可以更迅速地開始進行下一個檢測。
更加堅固耐用
OmniScan MX2的設計符合IP 66的要求。這款儀器具有防墜落、防潑濺、防過度使用的特點，可以用于大多數苛刻的檢測環境中。
|
|
不僅是一臺儀器，還提供檢測的解決方案
OmniScan MX2是檢測解決方案的重要部分，與其它關鍵性組件結合在一起，可形成一個完整的檢測系統。Olympus提供完整的檢測產品系列，其中包括相控陣探頭、掃查器、分析軟件、附件。這些產品可根據具體的應用要求被整合、組裝，成為可快速鋪展的專項應用的解決方案套裝設備，用戶在購買產品上的投資可以得到迅速的回報。此外，Olympus在世界范圍內提供高質量的校準及維修服務，其相控陣應用的專家隊伍保證了客戶在需要幫助時可以得到即時的技術支持。
觸摸屏界面
創新型觸摸屏界面可使用戶輕松快速地瀏覽屏幕上的信息。這個新型觸摸屏界面不僅增強了文本輸入功能，還簡化并加速了光標控制和閘門設置操作。
全屏模式
獨具特色的全屏模式不僅提高了從遠處觀看屏幕的可讀性，而且增加了操作人員觀察屏幕的舒適度。在采集模式和分析模式下都可使用這個功能。
焊縫覆蓋向導
焊縫覆蓋向導方便了創建符合工業標準的焊縫覆蓋的過程。覆蓋的創建有助于對缺陷信號指示進行分析，并對體積缺陷進行定位。
明亮的10.4英寸屏幕
|
OmniScan MX |
 |
|
OmniScan MX2 |
 屏幕大于OmniScan MX 50% |
|
OmniScan MX |
|
|
OmniScan MX2 |
 屏幕亮度高于OmniScan MX 100% |
模塊化儀器
兼容以往，適用未來。需求更新不斷，平臺持續創新。
OmniScan MX2儀器的設計考慮到了用戶在相控陣技術上當前及未來投資的回報性，因此這款儀器可以裝配任何Olympus相控陣模塊：無論是性能可靠、已經實地驗證的已存在模塊，還是將開發的未來新一代模塊。儀器的開放式體系結構還將支持未來的軟件更新，以及從16:16到32:128配置的相控陣模塊更新，從而保證了儀器平臺隨用戶的檢測需要而更新的可能性，使用戶的投資得到極大的回報。
|
模塊兼容性 |
OmniScan MX2 |
OmniScan MX |
|
OMNI-M-PA1664M |
? |
? |
|
OMNI-M-PA1664 |
? |
|
|
OMNI-M-PA16128 |
? |
? |
|
OMNI-M-PA16128PR |
|
? |
|
OMNI-M-PA32128 |
? |
? |
|
OMNI-M-PA32128PR |
? |
? |
|
OMNI-M-PA3232 |
? |
? |
|
OMNI-M-UT |
|
? |
|
OMNI-M-ECT/ECA |
|
? |
|
軟件兼容性
|
|
MXU-3.X1 |
? |
|
|
MXU-2.X的設置和數據文件 |
? |
? |
|
TomoView 2.9R71, 2 |
? |
? |
|
1. OmniScan MX2不能與以前的軟件版本兼容。
2. 數據文件可兼容，但是無數據采集。
|
OmniScan MX2主機技術規格
|
一般技術規格 |
|
外型尺寸（寬 x 高 x 厚） |
325 mm x 235 mm x 130 mm |
|
重量 |
5公斤，包含模塊和一個電池。 |
|
數據存儲 |
|
存儲裝置 |
SDHC卡，大多數標準USB存儲裝置，或快速以太網。 |
|
數據文件存儲容量 |
300 MB |
|
I/O接口 |
|
USB接口 |
3個 |
|
揚聲器輸出 |
有 |
|
視頻輸出 |
視頻輸出（SVGA） |
|
以太網 |
10/100 Mbps |
|
輸入/輸出線纜 |
|
編碼器 |
雙軸編碼器線（正交、向上、向下，或時鐘/方向） |
|
數字輸入 |
4個數字TTL輸入，5 V |
|
數字輸出 |
4個數字TTL輸出，5 V，15 mA |
|
采集開啟/關閉裝置 |
遠程采集啟動TTL，5 V |
|
電源輸出線 |
5 V，500 mA電源輸出線（帶短路保護） |
|
報警 |
3 TTL，5 V，15 mA |
|
模擬輸出 |
2個模擬輸出（12比特）±5 V，10 kΩ |
|
步速輸入 |
5 V TTL步速輸入 |
|
顯示 |
|
顯示器尺寸 |
26.4 cm（10.4英寸）（對角線） |
|
分辨率 |
800像素 x 600像素 |
|
亮度 |
700 cd/m2 |
|
顏色數量 |
1千6百萬 |
|
類型 |
TFT LCD |
|
電源 |
|
電池類型 |
智能鋰離子電池 |
|
電池數量 |
1節或2節電池（電池盒內可容納兩個熱插拔電池） |
|
電池供電時間 |
使用兩節電池時，最少6小時。 |
|
環境指標 |
|
工作溫度范圍 |
0 °C～45 °C；0 °C～35 ºC，使用32:128 PA |
|
存儲溫度范圍 |
-20 °～60 °C（帶電池）
-20 °C～70 °C（不帶電池） |
|
相對濕度 |
0 %～85 %，無冷凝，無空氣進氣孔； 設計符合IP 66。 |
|
防撞擊評級 |
通過美軍標準MIL-STD-810G 516.6墜落測試。 |
相控陣模塊技術規格（適用于OMNI-M-PA16128*）
|
一般技術規格 |
|
外型尺寸（寬 x 高 x 厚） |
244?mm x 182?mm x 57?mm |
|
重量 |
1.2 Kg |
|
接口 |
1個用于相控陣探頭的OmniScan接口；
2個用于UT探頭的BNC接口。 |
|
聚焦法則數目 |
256個 |
|
探頭識別 |
自動探頭識別 |
|
脈沖發生器/接收器 |
|
孔徑 |
16個晶片 |
|
晶片數量 |
128個晶片 |
|
脈沖發生器 |
|
電壓 |
每個晶片40 V或80 V。 |
|
脈沖寬度 |
30 ns～500 ns可調，分辨率為2.5 ns。 |
|
脈沖形狀 |
負方波 |
|
輸出阻抗 |
小于25 ? |
|
接收器 |
|
增益 |
0 dB～74 dB，最大輸入信號為1.32 Vp-p。 |
|
輸入阻抗 |
75 Ω |
|
系統帶寬 |
0.75 MHz～18 MHz（-3 dB） |
|
聲束形成 |
|
掃查類型 |
扇形和線性 |
|
組數量 |
最多8個 |
|
激活晶片數量 |
16個* |
|
晶片 |
128個 |
|
數據采集 |
|
數字化頻率 |
100 MHz（10比特） |
|
最大脈沖頻率 |
高達10 kHz（C掃描） |
|
數據處理 |
|
數據點數 |
最多8000個 |
|
實時平均值 |
2、4、8、16 |
|
檢波器 |
射頻、全波、正半波、負半波 |
|
濾波 |
低通（根據探頭頻率調節），數字濾波（帶寬、頻率范圍） |
|
視頻濾波 |
平滑處理（根據探頭頻率范圍調節） |
|
數據顯示 |
|
A掃描刷新頻率 |
實時：60 Hz |
|
數據同步 |
|
根據內部時鐘 |
1 Hz～10 kHz |
|
根據編碼器 |
單軸或雙軸 |
|
可編程的時間校正增益（TCG） |
|
點數 |
16個（每個通道的所有聚焦法則有1個TCG曲線） |
|
報警 |
|
報警數量 |
3個 |
|
條件 |
閘門的任意邏輯組合 |
|
模擬輸出 |
2個 |
|
*還備有16:16, 16:64, 16:64M、16:64、32:32和32:128型號。 |
