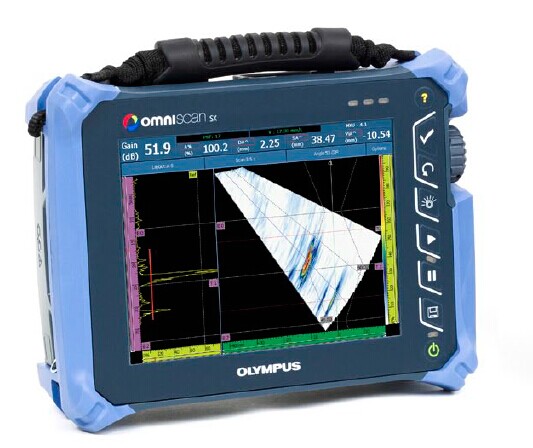

Olympus不無自豪地為廣大用戶推出了最新研制的OmniScan® SX，這是一款積累了20多年探索相控陣技術的經驗，體現了OmniScan精華的探傷儀。為了更加方便地使用儀器，OmniScan SX在其8.4英寸觸摸屏上使用了合理簡化的新型軟件界面。OmniScan SX是一款單組無模塊儀器，針對檢測要求較低的應用，這款儀器操作極為方便，性價比極高。
OmniScan SX有兩種型號：SX PA和SX UT。SX PA是一款16:64PR相控陣單元，與僅具有UT通道的SX UT一樣，也配備了一個常規UT通道，可以進行脈沖回波、一發一收或TOFD檢測。與OmniScan MX2相比，OmniScan SX重量輕33 %，體積小50 %，具有OmniScan產品前所未有的更為輕巧便攜的性能。
OmniScan SX觸摸屏配有全屏模式選項，使清晰度達到最大化，用戶僅需在觸摸屏上進行簡單操作，便可訪問許多菜單功能。直觀的界面使用戶可以流暢地進行菜單選擇，縮放，閘門調節，光標移動以及文本和數字的輸入。以上這些特性，加上其它附加的集成功能，包括淺顯易懂的設置和校準向?qū)В附莸腟掃描和A掃描顯示更新率，和快速的脈沖重復頻率（PRF），使OmniScan SX成為一款高效的檢測工具。
OmniScan SX能與Olympus數量龐大的掃查器、探頭和附件產品，及其專門的配備軟件NDT SetupBuilder和OmniPC完全兼容。硬件和軟件產品的完整結合，使檢測流程從設計、設置到采集、分析變得精簡有效。
用途廣泛的新型Omniscan SX儀器的出現進一步壯大了Olympus業已齊備的創新型市場解決方案庫，開發所有這些解決方案的宗旨都是簡化檢測工作流程，從整體上提高生產效率。
相控陣焊縫檢測
OmniScan PA是Olympus公司為石油和天然氣工業開發的手動和半自動相控陣焊縫檢測解決方案的核心。這些系統不僅可用于符合ASME、API及其它規范標準的檢測，而且還具有高速探測、便于缺陷指示判讀的特性。
腐蝕成像和復合材料檢測
隨著OmniScan SX的出現，零度檢測變得更為簡便易行。在腐蝕或復合材料的檢測應用中，Olympus可提供探測材料中異常現象或壁厚損失的經過實地驗證的解決方案。
TOFD焊縫檢測
在主要探測焊縫缺陷的應用中，TOFD是一種簡便易行、效率極高的檢測方法。這種方法不僅可以快速定量在焊縫體積中發現的缺陷（焊縫通常是制造缺陷高發的地帶），且其性價比極高。
組件檢測
組件檢測利用超聲技術，可以探測到裂縫、壁厚減薄以及其它各種缺陷。OmniScan SX既可以使用角度聲束，也可以使用線性零度聲束，因此成為完成這類單組檢測應用的一個性價比極高的解決方案。
|
外殼 |
外型尺寸
（W x H x D） |
267 mm × 208 mm × 94 mm
(10.5 in. × 8.2 in. × 3.7 in.) |
|
重量 |
3.4 kg（7.5 lb），含電池 |
|
數據存儲 |
|
存儲裝置 |
SDHC卡，或大多數標準USB存儲設備 |
|
數據文件容量 |
300 MB |
|
I/O端口 |
|
USB端口 |
2個符合USB 2.0技術規格的USB端口 |
|
音頻報警 |
有 |
|
視頻輸出 |
視頻輸出（SVGA） |
|
I/O線 |
|
編碼器 |
雙軸編碼器線（正交、向上、向下或時鐘/方向） |
|
數字輸入 |
4個數字TTL輸入，5 V |
|
數字輸出 |
3個數字TTL輸出，5 V；每個輸出最大電流為15 mA。 |
|
采集開關 |
有，通過對一個數字輸入進行配置的方式實現 |
|
電源輸出線 |
5 V，500 mA電源輸出線（帶短路保護） |
|
步速輸入 |
5 V TTL步速輸入 |
|
顯示 |
|
顯示屏尺寸 |
21.3 cm（8.4 in.） （對角線） |
|
分辨率 |
800像素?x ?600像素 |
|
亮度 |
600 cd/m2 |
|
觀察角度 |
水平： –80° ～ 80° 垂直： –60° ～ 80° |
|
顏色數量 |
1千6百萬 |
|
類型 |
薄膜晶體管液晶顯示屏（TFT LCD） |
|
電源 |
|
電池類型 |
智能鋰離子電池 |
|
電池數量 |
1節 |
|
電池供電時間 |
正常操作條件下，至少6小時 |
|
環境技術規格 |
|
工作溫度范圍 |
-10 °c ～ 45 °C
（14 ºF ～ 113 ºF） |
|
存放溫度范圍 |
–20 °C ～ 60 °C（–4 ºF ～ 140 ºF），含電池
–20 °C ～ 70 °C（–4 ºF ～ 158 ºF），不含電池 |
|
相對濕度 |
45 °C無冷凝的條件下，最大相對濕度為70 %。 |
|
侵入保護評級 |
設計符合IP66評級 |
|
防撞擊評級 |
通過MIL-STD-810G 516.6的墜落測試 |
|
超聲技術規格（適用于OMNISX-1664PR） |
|
接口 |
1個相控陣接口： Olympus PA接口
2個UT接口： LEMO 00 |
|
聚焦法則數量 |
256個 |
|
探頭識別 |
自動探頭識別 |
|
脈沖發生器/接收器 |
|
孔徑 |
16個晶片 |
|
晶片數量 |
64個晶片 |
|
脈沖發生器 |
PA通道 |
UT通道 |
|
電壓 |
40 V、80 V、115 V |
95 V、175 V、340 V |
|
脈沖寬度 |
30 ns ～ 500 ns范圍內可調， 分辨率為2.5 ns。 |
30 ns ～ 1000 ns范圍內可調， 分辨率為2.5 ns。 |
|
脈沖形狀 |
負方波 |
負方波 |
|
輸出阻抗 |
35 Ω（脈沖回波模式）
30 Ω（一發一收模式） |
< 30 Ω |
|
接收器 |
PA通道 |
UT通道 |
|
增益 |
0 dB～80 dB，最大輸入信號為550 mVp-p（滿屏高） |
0 dB～120 dB，最大輸入信號為34.5 Vp-p（滿屏高） |
|
輸入阻抗 |
60 Ω（脈沖回波模式）
150 Ω（一發一收模式） |
60 Ω（脈沖回波模式）
50 Ω（脈沖發送接收模式） |
|
系統帶寬 |
0.6 MHz～18 MHz（–3 dB） |
0.25 MHz～28 MHz（–3 dB） |
|
聲束形成 |
|
掃查類型 |
扇形或線性 |
|
組數量 |
1個 |
|
數據采集 |
PA通道 |
UT通道 |
|
數字化頻率 |
100 MHz |
100 MHz |
|
最大脈沖速率 |
高達6 kHz（C掃描） |
|
數據處理 |
PA通道 |
UT通道 |
|
數據點數 |
最多8192個 |
|
實時平均 |
PA： 2、4、8、16 |
UT： 2、4、8、16、32、64 |
|
檢波 |
射頻、全波、正半波和負半波 |
|
濾波 |
3個低通、3個帶通、5個高通濾波器 |
3個低通、6個帶通、3個高通濾波器（TOFD配置下為8個低通濾波器） |
|
視頻濾波 |
平滑（根據探頭頻率范圍調節） |
|
數據顯示 |
|
A掃描刷新率 |
A掃描： 60 Hz； S掃描： 60 Hz |
|
數據同步 |
|
根據內部時鐘 |
1 Hz～6 kHz |
|
根據編碼器 |
雙軸： 1步～65536步 |
|
可編程的時間校正增益（TCG） |
|
點數 |
16個： 每個聚焦法則有一條TCG （時間校正增益）曲線 |
|
最大斜率 |
40 dB/10 ns |
|
報警 |
|
報警數量 |
3個 |
|
條件 |
閘門的任意邏輯組合 |
