| MS5800 TOFD焊縫檢測儀 |
| 型號：MS5800 |
| MS5800 TOFD渦流陣列 焊縫檢測儀 |
|
|

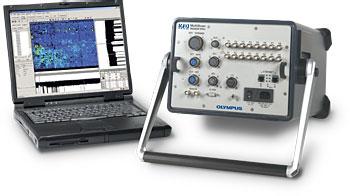

MultiScan MS5800復合了超聲和渦流技術，是為自動焊接和腐蝕的檢測而設計的。
|
|
超聲技術
·強大的圖形處理和分析軟件
·多通道超聲，最多支持8個通道
·高級報告工具
·使用快速以太網實現快速數據傳輸
·100MHz 12字節A掃描記錄
·線性和對數放大器
|
渦流陣列技術
·最多64個子傳感
·4頻率/輸出，最多256個渦流通道
·支持柵格掃描，實現大尺寸部件的快速檢測
|
強大的TomoView軟件支持！
MS5800依托強大的TomoView軟件，滿足超聲全自動檢測的最苛刻的應用要求。
12位A/D轉換器！
新的12位A/D轉換器可以把即時信號動態范圍提高到超過20dB
PV-100：基于MS5800的全自動超聲焊逢檢測系統
系統支持TOFD技術和脈沖回波技術。將這些技術相結合可以在一次掃查中實現滿足ASME 2235標準的檢測，比常規的柵硌掃查和射線檢測更快。’你也能通過即時得到的檢測結果，快速地找到和定焊接設備的問題。采集單元、掃查器和軟件的完美組合，可以使檢測壓力容器焊縫的工作變得容易。
MS5800U：超聲法腐蝕測繪
腐蝕會引起表面材料的失效，會讓你過早地以昂貴的代價更換基礎材料。MultiScanMS5800U，加上MultiView Mapping軟件，讓你快速準確地檢測腐蝕缺陷。
MS5800E渦流陣列自動檢測
渦流陣列技術使用單個線圈組成的陣列來得到輪廓圖。你可以使用發射接收探頭或者橋式探頭，模式上有絕對和差動模式。而且，R／D Tech儀器可消除線圈間的串音，以保證整個探頭上的每個線圈都有很高的分辨率。
MultiScan MS 5800 技術指標
|
通用
|
|
電源
|
120 VAC 或 220 VAC ±10%,
自動選擇, 48 Hz 到63 Hz
|
|
尺寸（不包括手柄）
|
45 厘米 x 30 厘米 x 22 厘米
|
|
重量
|
帶所有模塊時的最大重量：12.8 公斤
|
|
環境
|
–20°C 到45°C操作環境
–20°C 到70°C 儲存環境
95% 相對濕度, 無冷凝
|
|
計算機接口
|
100Base-T Fast Ethernet™
|
|
電渦流
|
|
探頭輸入
|
4 個獨立差分輸入和多達64個多路切換輸入 (16 個分時槽)
|
|
ECT通道
|
16個同時
(4輸入 x 4 頻率)
256 個，在超多路切換模式下
(帶16 個分時槽)
|
|
頻率數
|
多達8個頻率
|
|
頻率范圍
|
從20 Hz到6 MHz可調
|
|
采集頻率
|
每個通道40 kHz
(在常規模式下)
14 kHz 除以分時槽數(在多路切
換模式或 MFL模式下)
|
|
探頭支持
|
通用連接器支持所有標準差分式
或絕對式線圈, 阻抗, 發射-接收
和旋轉探頭(可能需要電纜適配器)
|
|
探頭平衡
|
真實電子探頭平衡。對于絕對通道操作，無需另加外部參考探頭
|
|
輸出電壓
|
每個激勵 20 V p-p
|
|
輸出電流
|
1 A (峰值)
|
|
實時報警
|
8個獨立報警
|
|
編碼器
|
2個正交編碼器或數字輸入
|
|
遠場和漏磁
|
|
探頭輸入
|
RFT：4 個獨立輸入
MFL：4 個獨立輸入
|
|
RFT通道
|
16 個同時
(4 輸入 x 4 頻率)
|
|
MFL通道
|
4 個同時
在多路模式下 64 個
(4 x 16 分時槽)
|
|
頻率數
|
多達 4 個頻率
|
|
頻率范圍
|
從20 Hz 到250 kHz可調
|
|
采集頻率
|
每個通道 40 kHz(在常規模式下)
14 kHz 除以分時槽數目 (在多路模式下)
|
|
探頭支持
|
支持任何帶單一或雙激勵的差分式或絕對式探頭(可能需要電纜適配器)
|
|
探頭平衡
|
真實電子探頭平衡
|
|
輸出電壓
|
每個激勵20 V p-p
|
|
輸出電流
|
1 A (峰值)
|
|
模擬輸出
|
第一個輸入的X 和Y分量
|
|
實時報警
|
8 個獨立報警
|
|
編碼器
|
2個正交編碼器或數字輸入
|
|
IRIS超聲波檢測
|
|
脈沖發生器/接收器數目
|
多通道常規超聲波 (1, 4,或8個)，工作在脈沖回波或一發一收模式下
|
|
系統帶寬
|
0.5 MHz 到25 MHz
|
|
采樣頻率
|
8-bit 100 MHz
|
|
探頭頻率
|
1 MHz 到 20 MHz
|
|
脈沖重復頻率
|
達 20 kHz
|
|
動態增益 (線性放大器)
|
70 dB, 0.1-dB 增量
|
|
A掃查長度
|
32到8,092點
|
|
脈沖電壓
|
50 V 到 300 V, 1V 增量
|
|
高通濾波器
|
無, 1, 2, 5, 10 MHz
|
|
數據采集
|
同步時間，連續，位置或外部
|
|
編碼器
|
2 個正交編碼器或數字輸入
|
|
硬件選項
|
|
5800 E
|
電渦流檢測功能
|
|
5800 R
|
遠場和漏磁檢測功能
|
|
5800 1U
|
1個內部常規超聲通道
|
|
5800 4U
|
4個內部常規超聲通道
|
|
5800 8U
|
8個內部常規超聲通道
|
|
MultiScan MS5800復合了超聲和渦流技術，是為自動焊接和腐蝕的檢測而設計的。
|
|
超聲技術
·強大的圖形處理和分析軟件
·多通道超聲，最多支持8個通道
·高級報告工具
·使用快速以太網實現快速數據傳輸
·100MHz 12字節A掃描記錄
·線性和對數放大器
|
渦流陣列技術
·最多64個子傳感
·4頻率/輸出，最多256個渦流通道
·支持柵格掃描，實現大尺寸部件的快速檢測
|
強大的TomoView軟件支持！
MS5800依托強大的TomoView軟件，滿足超聲全自動檢測的最苛刻的應用要求。
12位A/D轉換器！
新的12位A/D轉換器可以把即時信號動態范圍提高到超過20dB
PV-100：基于MS5800的全自動超聲焊逢檢測系統
系統支持TOFD技術和脈沖回波技術。將這些技術相結合可以在一次掃查中實現滿足ASME 2235標準的檢測，比常規的柵硌掃查和射線檢測更快。’你也能通過即時得到的檢測結果，快速地找到和定焊接設備的問題。采集單元、掃查器和軟件的完美組合，可以使檢測壓力容器焊縫的工作變得容易。
MS5800U：超聲法腐蝕測繪
腐蝕會引起表面材料的失效，會讓你過早地以昂貴的代價更換基礎材料。MultiScanMS5800U，加上MultiView Mapping軟件，讓你快速準確地檢測腐蝕缺陷。
MS5800E渦流陣列自動檢測
渦流陣列技術使用單個線圈組成的陣列來得到輪廓圖。你可以使用發射接收探頭或者橋式探頭，模式上有絕對和差動模式。而且，R／D Tech儀器可消除線圈間的串音，以保證整個探頭上的每個線圈都有很高的分辨率。
MultiScan MS 5800 技術指標
|
通用
|
|
電源
|
120 VAC 或 220 VAC ±10%,
自動選擇, 48 Hz 到63 Hz
|
|
尺寸（不包括手柄）
|
45 厘米 x 30 厘米 x 22 厘米
|
|
重量
|
帶所有模塊時的最大重量：12.8 公斤
|
|
環境
|
–20°C 到45°C操作環境
–20°C 到70°C 儲存環境
95% 相對濕度, 無冷凝
|
|
計算機接口
|
100Base-T Fast Ethernet™
|
|
電渦流
|
|
探頭輸入
|
4 個獨立差分輸入和多達64個多路切換輸入 (16 個分時槽)
|
|
ECT通道
|
16個同時
(4輸入 x 4 頻率)
256 個，在超多路切換模式下
(帶16 個分時槽)
|
|
頻率數
|
多達8個頻率
|
|
頻率范圍
|
從20 Hz到6 MHz可調
|
|
采集頻率
|
每個通道40 kHz
(在常規模式下)
14 kHz 除以分時槽數(在多路切
換模式或 MFL模式下)
|
|
探頭支持
|
通用連接器支持所有標準差分式
或絕對式線圈, 阻抗, 發射-接收
和旋轉探頭(可能需要電纜適配器)
|
|
探頭平衡
|
真實電子探頭平衡。對于絕對通道操作，無需另加外部參考探頭
|
|
輸出電壓
|
每個激勵 20 V p-p
|
|
輸出電流
|
1 A (峰值)
|
|
實時報警
|
8個獨立報警
|
|
編碼器
|
2個正交編碼器或數字輸入
|
|
遠場和漏磁
|
|
探頭輸入
|
RFT：4 個獨立輸入
MFL：4 個獨立輸入
|
|
RFT通道
|
16 個同時
(4 輸入 x 4 頻率)
|
|
MFL通道
|
4 個同時
在多路模式下 64 個
(4 x 16 分時槽)
|
|
頻率數
|
多達 4 個頻率
|
|
頻率范圍
|
從20 Hz 到250 kHz可調
|
|
采集頻率
|
每個通道 40 kHz(在常規模式下)
14 kHz 除以分時槽數目 (在多路模式下)
|
|
探頭支持
|
支持任何帶單一或雙激勵的差分式或絕對式探頭(可能需要電纜適配器)
|
|
探頭平衡
|
真實電子探頭平衡
|
|
輸出電壓
|
每個激勵20 V p-p
|
|
輸出電流
|
1 A (峰值)
|
|
模擬輸出
|
第一個輸入的X 和Y分量
|
|
實時報警
|
8 個獨立報警
|
|
編碼器
|
2個正交編碼器或數字輸入
|
|
IRIS超聲波檢測
|
|
脈沖發生器/接收器數目
|
多通道常規超聲波 (1, 4,或8個)，工作在脈沖回波或一發一收模式下
|
|
系統帶寬
|
0.5 MHz 到25 MHz
|
|
采樣頻率
|
8-bit 100 MHz
|
|
探頭頻率
|
1 MHz 到 20 MHz
|
|
脈沖重復頻率
|
達 20 kHz
|
|
動態增益 (線性放大器)
|
70 dB, 0.1-dB 增量
|
|
A掃查長度
|
32到8,092點
|
|
脈沖電壓
|
50 V 到 300 V, 1V 增量
|
|
高通濾波器
|
無, 1, 2, 5, 10 MHz
|
|
數據采集
|
同步時間，連續，位置或外部
|
|
編碼器
|
2 個正交編碼器或數字輸入
|
|
硬件選項
|
|
5800 E
|
電渦流檢測功能
|
|
5800 R
|
遠場和漏磁檢測功能
|
|
5800 1U
|
1個內部常規超聲通道
|
|
5800 4U
|
4個內部常規超聲通道
|
|
5800 8U
|
8個內部常規超聲通道
|
